бренд Aolong
происхождение продукта Китай
время доставки 15 дней
производственно – сбытового потенциала 1500 ПК / год
XXQ-2005 Установка рентгеновского разрушающего контроля сварных швов с выделенным рентгеновским излучением на стекле 200 кВ с углом луча 40 + 5 °. При рабочем напряжении 200 кВ и фокусном расстоянии 600 мм он может пробивать 30 мм сталь Q235, что является более высоким уровнем аналогичных машин в Китае.
XXQ-2005 Рентгеновский неразрушающий контроль сварных швов, оснащенный выделенной керамической рентгеновской вставкой 160 кВ с углом луча 40 + 5 °. При рабочем напряжении 160 кВ и фокусном расстоянии 600 мм он может пробивать 19-миллиметровую сталь Q235, что является самым высоким уровнем аналогичных машин в Китае.
XXQ-2005 В установке для рентгеновского разрушающего контроля сварных швов используется рентгеновская радиография.
Рентгенография может интуитивно показать размер и форму дефектов внутри заготовки, поэтому легко судить о природе дефектов. Рентгеновская пленка может использоваться в качестве оригинальной записи контроля для многосторонних исследований и длительного хранения, имеет высокую чувствительность для неразрушающего дефектоскопирования тонкостенных заготовок. Чувствительность к объемным дефектам, дефектное изображение плоскости распределения правда, измерение размеров. Нет строгих требований к чистоте поверхности заготовки, а размер зерна материала мало влияет на результат обнаружения. Его можно применять для обнаружения внутренних дефектов различных материалов, поэтому он широко используется при контроле качества сварки сосудов под давлением.
Портативный рентгеновский дефектоскоп с использованием метода радиографического контроля используется для выявления внутренних дефектов и проверки сварки детали по изображениям на рентгеновской пленке с целью оценки качества продукции. Он подходит для рентгеновского неразрушающего контроля таких материалов, как тонкая железная пластина, алюминий, резина и т. Д.

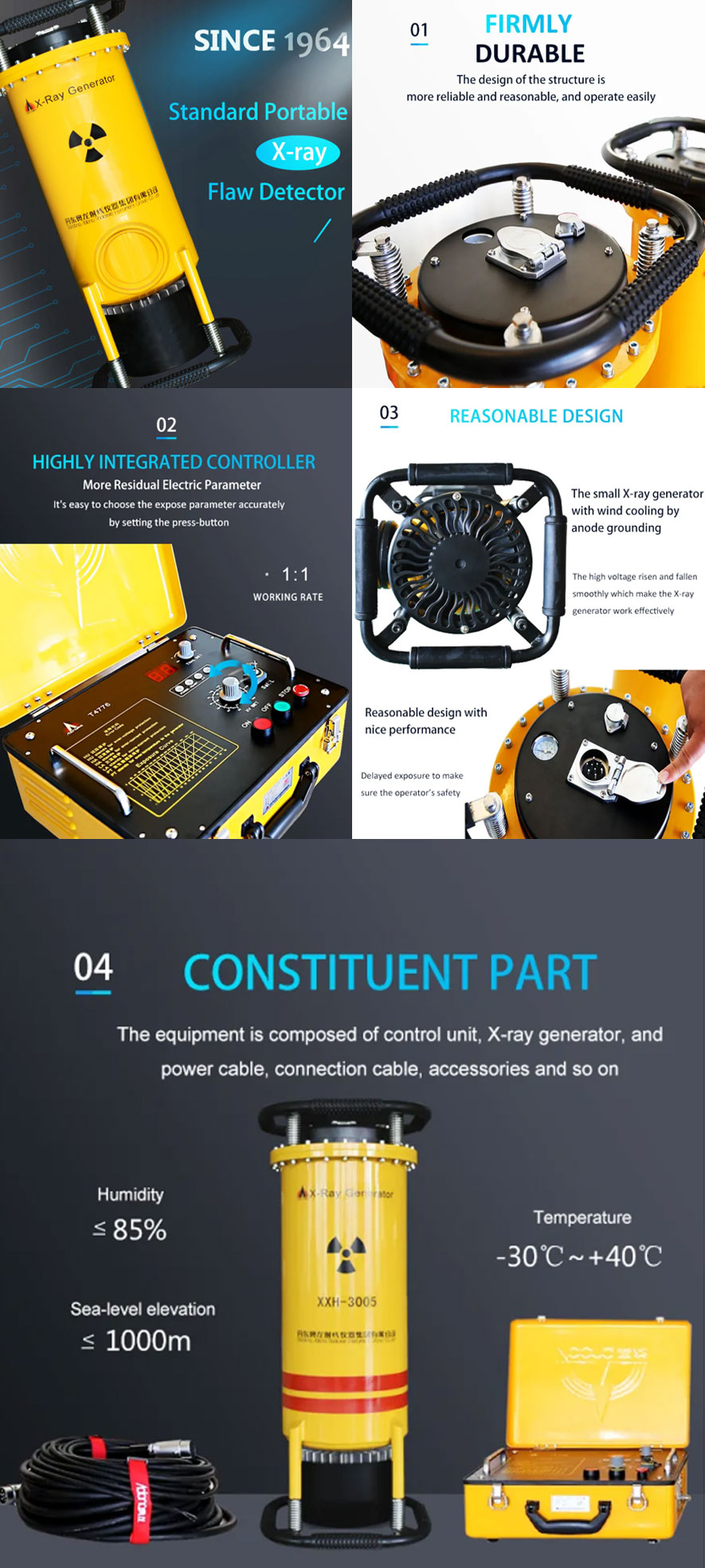

КОНТРОЛЛЕР
Пульт управления подходит для всех серий рентгеновского аппарата XXQ-2005.
Объем панели управления составляет 270 × 270 × 140 мм, вес менее 10 кг, очень удобно носить с собой, легко использовать в полевых условиях.
ПРОЧНАЯ И ПРОЧНАЯ КОНСТРУКЦИЯ
Генератор прибора XXQ-2005 для рентгеновского разрушающего контроля сварных швов защищен концевыми кольцами, выбрана твердая сталь толщиной более 15 мм, а снаружи обернута резина для предотвращения скольжения. Торцевые кольца могут предотвратить повреждение основных частей в случае столкновения. Низковольтный кабель с низкой термостойкостью может обеспечить нормальную работу при -30 ℃.
Продукт Paramenters
Направленный портативный рентгеновский детектор серии XXQ
(Со стеклянной рентгеновской трубкой)
| Модель | Выходное напряжение
(КВ) |
Входная мощность
(КВт) |
Размер фокусировки
(Мм) |
Угол луча | Q235 Макс.
Проникновение (мм) |
Вес/размер генератора |
| XXQ-1005 | 60 ~ 100 | 1,2 | 0,8 × 0,8 | 40 ° | 8 | 11,1 кг/190 × 530 мм |
| XXQ-1605 | 80 ~ 160 | 1,5 | 0,8 × 0,8 | 40 ° | 19 | 15,2 кг/225 × 585 мм |
| XXQ-2050 | 100 ~ 200 | 2,0 | 1,5 × 1,5 | 40 + 5 ° | 30 | 23,0 кг/285 × 665 мм |
| XXQ-2505 | 150 ~ 250 | 2,5 | 2,0 × 2,0 | 40 + 5 ° | 40 | 35,0 кг/320 × 730 мм |
| XXQ-3005 | 170 ~ 300 | 3,0 | 2,3 × 2,3 | 40 + 5 ° | 50 | 45,5 кг/345 × 830 мм |
| XXQ-3205 | 180 ~ 320 | 3,2 | 2,5 × 2,3 | 40 + 5 ° | 55 | 45,5 кг/345 × 830 мм |
| XXQ-3505 | 180 ~ 350 | 3,4 | 2,8 × 3,0 | 40 + 5 ° | 60 | 47,0 кг/345 × 800 мм |
