XXQ-1605 Промышленное оборудование для неразрушающего контроля

бренд Aolong

происхождение продукта Китай

время доставки 15 дней

производственно – сбытового потенциала 1500 ПК / год

Оборудование для неразрушающего контроля XXQ-1605 может быть сконфигурировано с различными моделями головок для стеклянных рентгеновских трубок, например, 160 кВ, с углом луча 40 °. При рабочем напряжении 160 кВ и фокусном расстоянии 600 мм его проникновение может достигать толщины 19 мм (сталь А3).

УСЛОВИЯ ПИТАНИЯ

Диапазон напряжения сети переменного тока составляет от 220 до 240 В переменного тока, а частота составляет 50 Гц.

Усовершенствованный модуль коррекции коэффициента мощности обеспечивает стабильную работу в нестабильных сетях переменного тока.

ЛЕГКО НОСИТЬ (Пульт управления оборудованием для неразрушающего контроля XXQ-1605)

Объем панели управления составляет 270 × 270 × 140 мм, вес менее 10 кг, очень удобно носить с собой, легко использовать в полевых условиях.

Оборудование для промышленного неразрушающего контроля XXQ-1605 оценивает качество продукта, показывая внутренние дефекты обработанных деталей и сварных швов на рентгеновской пленке с помощью рентгеновской диафотосъемки.

НАДЕЖНЫЙ И ПРОЧНЫЙ

Панель управления состоит из четырех печатных плат с простой структурой и низким уровнем отказов. В то же время корпус панели управления прочный и прочный, что может обеспечить нормальную работу панели управления в различных суровых условиях.

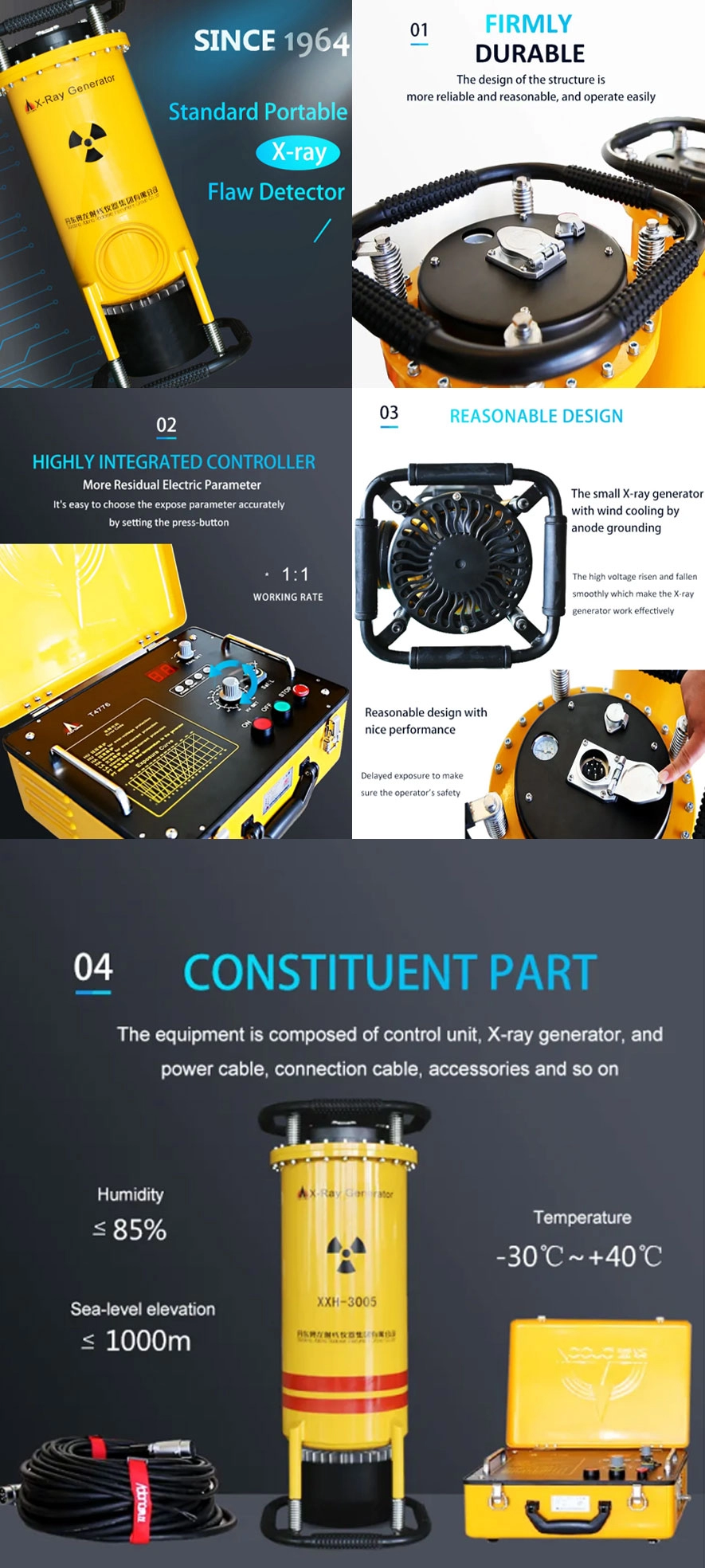

Промышленное оборудование для неразрушающего контроля XXQ-1605 состоит из трех частей: пульта управления, рентгеновского генератора и соединительных кабелей низкого напряжения.

ПРИНЦИП РАБОТЫ
Оборудование XXQ-1605 ндт состоит из интеллектуального контроллера-лучевого генератора, кабеля питания и соединительного кабеля.
1.Контроллер будет состоять из следующих разделов:
Передняя панель: Светодиодный дисплей, индикатор состояния и неисправности, сенсорные клавиатуры (см. Введение в панель управления)
Боковая панель: гнездо силового кабеля и гнездо соединительного кабеля, выключатель питания, замковый выключатель, гнездо предохранителя, сигнальная лампа и клемма для подключения проводов блокировки дверцы и машины.
Внутренний контур: силовая цепь, выпрямительная цепь, схема фильтра, схема инвертора, схема управления и другие цепи.
2. Рентгеновский генератор оборудования XXQ-1605 НДТ будет состоять из следующих частей:
Рентгеновская трубка, высоковольтный трансформатор, реле температуры, манометр, охлаждающий вентилятор и т. Д.

Продукт Paramenters

Направленный портативный рентгеновский детектор серии XXQ

(Со стеклянной рентгеновской трубкой)

Модель	Выходное напряжение (КВ)	Входная мощность (КВт)	Размер фокусировки (Мм)	Угол луча	Q235 Макс. Проникновение (мм)	Вес/размер генератора
XXQ-1005	60 ~ 100	1,2	0,8 × 0,8	40 °	8	11,1 кг/190 × 530 мм
XXQ-1605	80 ~ 160	1,5	0,8 × 0,8	40 °	19	15,2 кг/225 × 585 мм
XXQ-2050	100 ~ 200	2,0	1,5 × 1,5	40 + 5 °	30	23,0 кг/285 × 665 мм
XXQ-2505	150 ~ 250	2,5	2,0 × 2,0	40 + 5 °	40	35,0 кг/320 × 730 мм
XXQ-3005	170 ~ 300	3,0	2,3 × 2,3	40 + 5 °	50	45,5 кг/345 × 830 мм
XXQ-3205	180 ~ 320	3,2	2,5 × 2,3	40 + 5 °	55	45,5 кг/345 × 830 мм
XXQ-3505	180 ~ 350	3,4	2,8 × 3,0	40 + 5 °	60	47,0 кг/345 × 800 мм
