бренд Aolong
происхождение продукта Китай
время доставки 15 дней
производственно – сбытового потенциала 1500 ПК / год
Аппарат рентгеновского дефектоскопа ХХН-3005 оснащен выделенным стеклянным рентгеновским аппаратом 300 кВ с углом луча 30 × 360 ° и опцией 25 × 360 °. При рабочем напряжении 300 кВ и фокусном расстоянии 600 мм рентгеновский аппарат 300 кВ может проникать через сталь Q235 диаметром 47 мм.
Основным компонентом рентгеновского аппарата XXH-3005 300 кВ является рентгеновская трубка, обычная рентгеновская трубка в основном состоит из анода, катода и оболочки трубки. Рентгеновское излучение возбуждается рентгеновской трубкой и высоким напряжением, может быть приложенный напряжением, током для регулировки интенсивности рентгеновского излучения. Для рентгеновского аппарата низкого давления только небольшая часть энергии, поступающей в рентгеновскую трубку, преобразуется в рентгеновские лучи, и большая часть ее преобразуется в тепло, поэтому необходимо обеспечить хорошее рассеивание тепла для рентгеновского аппарата на 300 кВ.

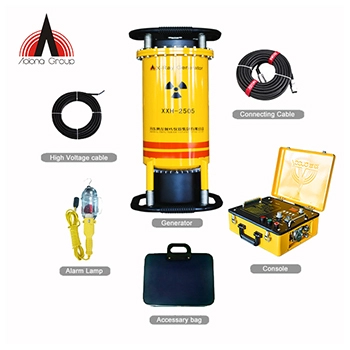

Аппарат для рентгеновского контроля дефектов XXH-3005 является модульным. Рентгеновская трубка, высоковольтный трансформатор и изолированный газ (SF6) вместе помещены в алюминиевый кожух. На одном конце генератора установлены вентилятор и радиатор для охлаждения.
Портативный рентгеновский аппарат XXH-3005 используется для выявления внутренних разрывов или дефектов материалов, изделий или сварки по радиографическому изображению на пленке; может использоваться в области судостроения, машиностроения, авиации, железной дороги, сосудов высокого давления, котлов, нефти, химической и национальной обороны, при проведении неразрушающих испытаний, особенно на строительной площадке или высоко над землей. Помимо преимуществ небольшого размера, легкого веса, простоты использования, простоты управления и самостоятельного устранения неисправностей, эта машина обладает отличными характеристиками, а также исключительной помехоустойчивостью, хорошей стабильностью работы и эксплуатационной надежностью.
Продукт Paramenters
XXH серии Панорамный портативный рентгеновский детектор
(Со стеклянной рентгеновской трубкой)
| Модель | Выход Напряжение (КВ) |
Вход
(КВт) |
Размер фокусировки (Мм) |
Угол луча | Q235 Макс.
Проникновение (Мм) |
Вес генератора
/Размер |
| Конусная мишень/Плоская мишень | Конусная мишень/Плоская мишень | |||||
| XXH-1005 | 60 ~ 100 | 1,2 | 1,0 × 3,5 | 30 × 360 ° / 25 × 360 ° | 4 / 6 | 11,1 кг/
190 × 530 мм |
| XXH-1605 | 80 ~ 160 | 1,5 | 1,0 × 3,5 | 30 × 360 ° / 25 × 360 ° | 12/15 | 15,0 кг/
225 × 585 мм |
| XXH-2005 | 100 ~ 200 | 2,0 | 1,0 × 3,5 | 30 × 360 ° / 25 × 360 ° | 24/27 | 21,5 кг/
285 × 665 мм |
| XXH-2505 | 150 ~ 250 | 2,5 | 1,0 × 2,4 | 30 × 360 ° / 25 × 360 ° | 34 / 37 | 33,5 кг/
320 × 730 мм |
| XXH-3005 | 170 ~ 300 | 3,0 | 1,0 × 2,3 | 30 × 360 ° / 25 × 360 ° | 44 / 47 | 40,0 кг/
345 × 830 мм |
| XXH-3205 | 180 ~ 320 | 3,2 | 1,0 × 5,0 | 30 × 360 ° / 25 × 360 ° | 45 / 50 | 40,0 кг/
345 × 830 мм |
| XXH-3505 | 180 ~ 350 | 3,4 | 1,0 × 5,0 | 30 × 360 ° / 25 × 360 ° | 52 / 55 | 42,6 кг/
345 × 830 мм |
