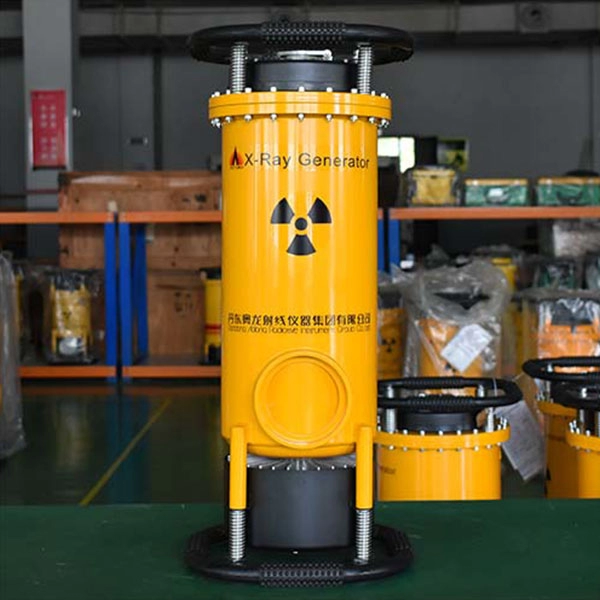

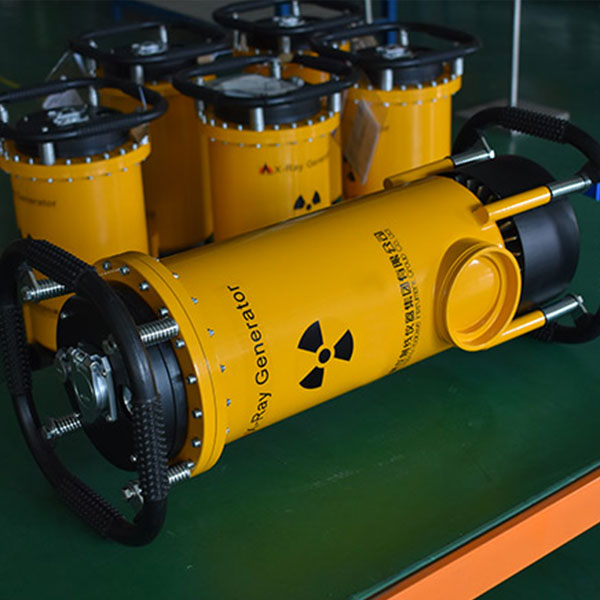

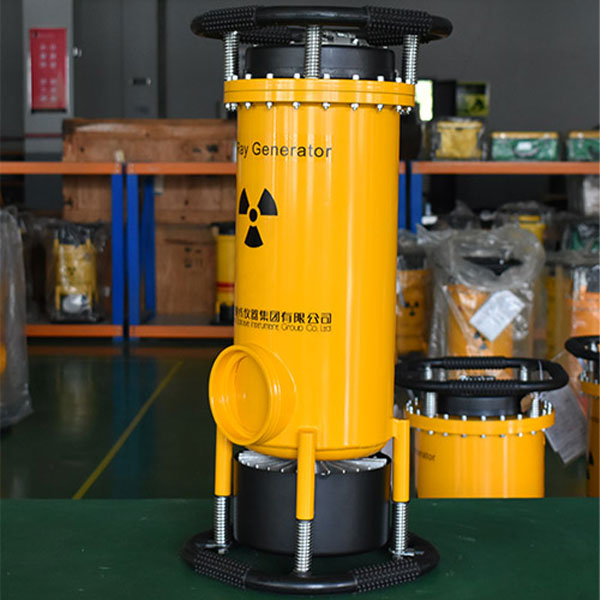

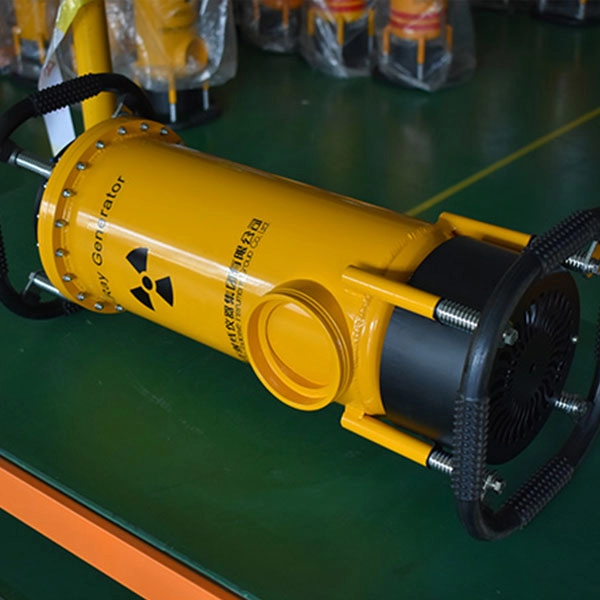

XXH-2005 Рентгеновская дефектоскопия сварных швов, оснащенная отдельным рентгеновским аппаратом на стекле 200 кВ с углом луча 30 × 360 ° и опцией 25 × 360 °. При рабочем напряжении 200 кВ и фокусном расстоянии 600 мм детектор рентгеновского излучения 200 кВ может проникать через 27-миллиметровую сталь Q235.
Рентгеновское обнаружение дефектов сварных швов – это метод контроля, который использует рентгеновские лучи для проникновения в металлические материалы и формирования изображений с разной степенью черноты на пленке из-за различных эффектов поглощения и рассеяния материалов на луче, таким образом оценивая внутренние дефекты материалов.
XXH-2005 Обнаружение рентгеновского излучения 200 кВ можно разделить на направленное излучение и панорамное излучение.
Направленное излучение фиксировано, а угол конуса луча излучения обычно составляет от 40 ° до 45 °.
Панорамный луч одновременно излучает рентгеновские лучи по кругу на 360 °, перпендикулярному оси рентгеновской трубки.
Для обнаружения кольцевого сварного шва трубной арматуры большого диаметра и сферического сосуда весь сварной шов может быть обнаружен за одну экспозицию, что значительно повышает эффективность обнаружения.
ПРИНЦИП РАБОТЫ

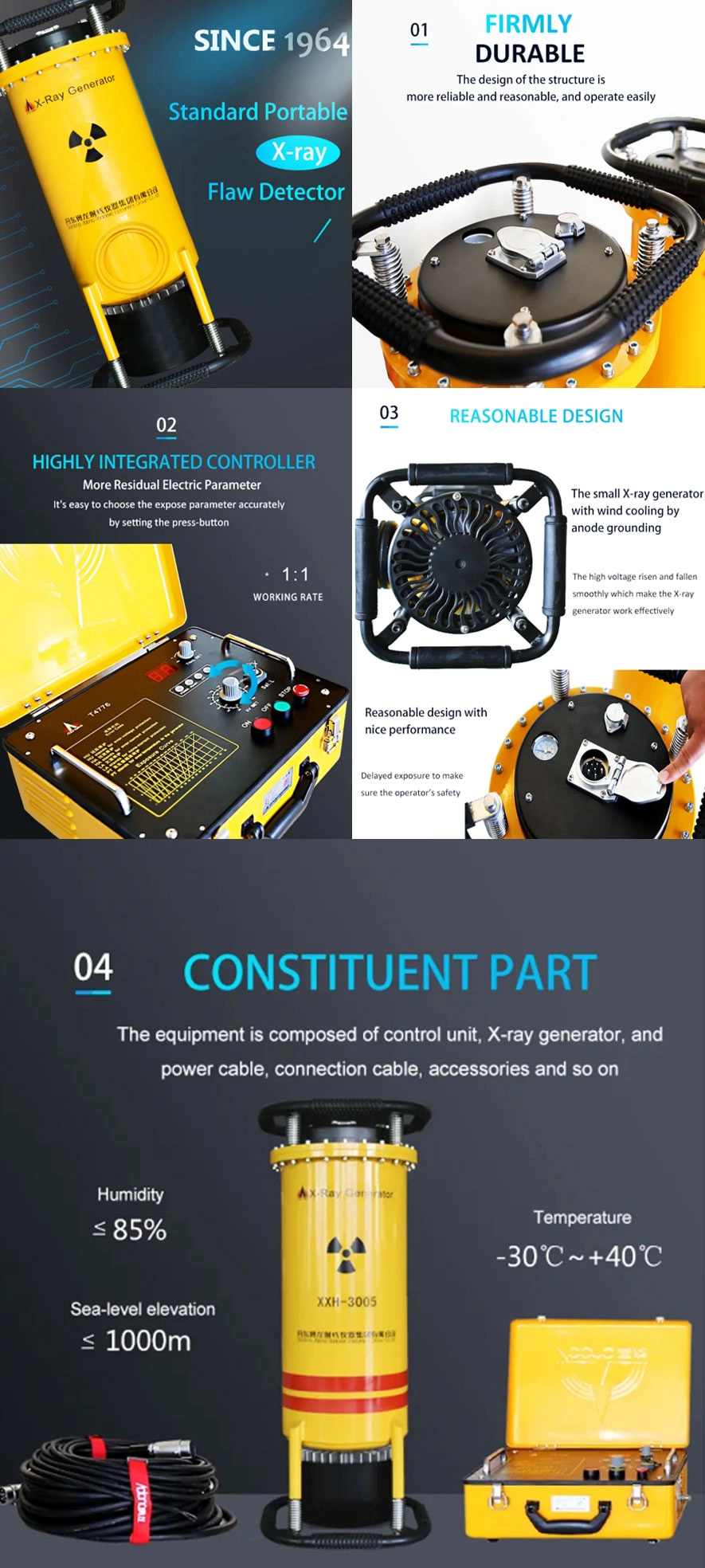

Этот датчик рентгеновского излучения XXH-2005 состоит из интеллектуального контроллера рентгеновского генератора, кабеля питания и соединительного кабеля.
1.Контроллер будет состоять из следующих разделов:
Передняя панель: Светодиодный дисплей, индикатор состояния и неисправности, сенсорные клавиатуры (см. Введение в панель управления)
Боковая панель: гнездо силового кабеля и гнездо соединительного кабеля, выключатель питания, замковый выключатель, гнездо предохранителя, сигнальная лампа и клемма для подключения проводов блокировки дверцы и машины.
Внутренний контур: силовая цепь, выпрямительная цепь, схема фильтра, схема инвертора, схема управления и другие цепи.
2. Генератор рентгеновского излучения будет состоять из следующих секций:
Рентгеновская трубка, высоковольтный трансформатор, реле температуры, манометр, охлаждающий вентилятор и т. Д.
Продукт Paramenters
XXH серии Панорамный портативный рентгеновский детектор
(Со стеклянной рентгеновской трубкой)
| Модель | Выход Напряжение (КВ) |
Вход
(КВт) |
Размер фокусировки (Мм) |
Угол луча | Q235 Макс.
Проникновение (Мм) |
Вес генератора
/Размер |
| Конусная мишень/Плоская мишень | Конусная мишень/Плоская мишень | |||||
| XXH-1005 | 60 ~ 100 | 1,2 | 1,0 × 3,5 | 30 × 360 ° / 25 × 360 ° | 4 / 6 | 11,1 кг/
190 × 530 мм |
| XXH-1605 | 80 ~ 160 | 1,5 | 1,0 × 3,5 | 30 × 360 ° / 25 × 360 ° | 12/15 | 15,0 кг/
225 × 585 мм |
| XXH-2005 | 100 ~ 200 | 2,0 | 1,0 × 3,5 | 30 × 360 ° / 25 × 360 ° | 24/27 | 21,5 кг/
285 × 665 мм |
| XXH-2505 | 150 ~ 250 | 2,5 | 1,0 × 2,4 | 30 × 360 ° / 25 × 360 ° | 34 / 37 | 33,5 кг/
320 × 730 мм |
| XXH-3005 | 170 ~ 300 | 3,0 | 1,0 × 2,3 | 30 × 360 ° / 25 × 360 ° | 44 / 47 | 40,0 кг/
345 × 830 мм |
| XXH-3205 | 180 ~ 320 | 3,2 | 1,0 × 5,0 | 30 × 360 ° / 25 × 360 ° | 45 / 50 | 40,0 кг/
345 × 830 мм |
| XXH-3505 | 180 ~ 350 | 3,4 | 1,0 × 5,0 | 30 × 360 ° / 25 × 360 ° | 52 / 55 | 42,6 кг/
345 × 830 мм |
