Принцип получения изображений рентгеновским DR

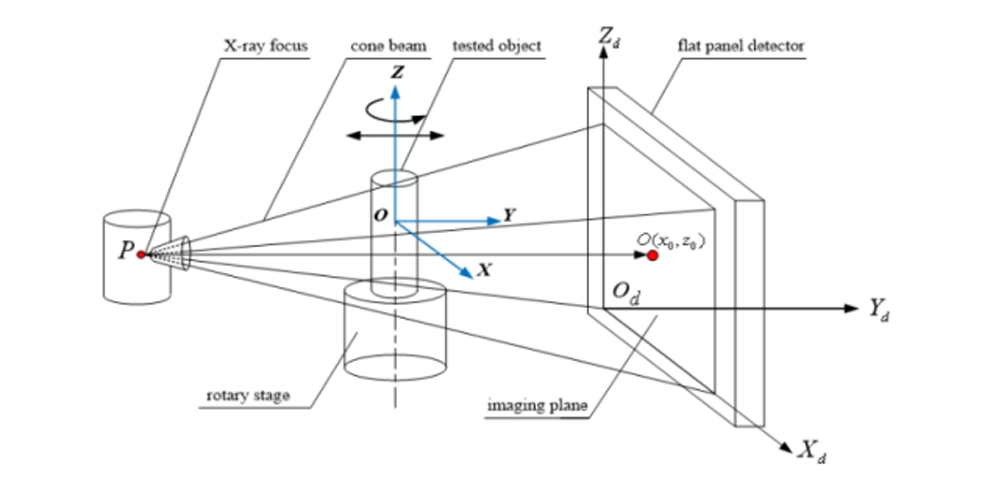

Система DR обычно состоит из рентгеновских источников, измеренных объектов, плоских детекторов, рабочих станций изображений и т.

Для технологии обнаружения DR основным компонентом является детектор. В настоящее время существует детектор, используемый в технике, аморфный кремниевый плоский детектор.

Аморфный кремниевый плоский детектор использует крупномасштабную интегрированную технологию, которая объединяет массивные аморфные кремниевые сенсорные решетки и сцинтилляторы йодида цезия, которые могут преобразовывать рентгеновские фотоны непосредственно в электроны и, наконец, в цифровые сигналы через цифровой аналоговый преобразователь (ADC). Планшетный детектор имеет характеристики большого динамического диапазона и высокого пространственного разрешения, может обеспечить высокоскоростное обнаружение DR, стал основным направлением развития технологии промышленного обнаружения DR.

Рентгеновские лучи, генерируемые источником рентгеновского излучения, образуют силу поля падения, которая получает силу поля пропускания через затухание образца, а затем сила поля пропускания воздействует на детектор и в конечном итоге выводит изображение. Когда рентгеновские лучи с высокой интенсивностью падающего поля облучаются на образец, рентгеновские фотоны взаимодействуют с атомами материала образца, включая фотоэлектрические эффекты, эффекты Комптона и когерентное рассеяние. Конечным результатом этих взаимодействий является поглощение или рассеяние части рентгеновских фотонов, то есть распад рентгеновских фотонов при прохождении через материал. Фактический процесс затухания связан с энергией рентгеновского излучения, плотностью материала и атомным коэффициентом.
