Применение рентгеновских лучей для обнаружения дефектов ступицы автомобиля

Ступица является одним из важных компонентов безопасности в автомобильных деталях, разделенных на стальные и алюминиевые ступицы. Ступицы выдерживают давление самого автомобиля и вес носителя, на которые влияют динамические крутящие моменты при запуске и торможении, а также нерегулярные переходные напряжения, возникающие при динамических нагрузках в разных направлениях, таких как повороты, неровное покрытие и столкновение дорожных препятствий.

Качество и надежность колес влияют не только на безопасность транспортного средства и пассажиров, но и на стабильность, работоспособность и комфорт транспортного средства во время движения. Ступица нуждается в хорошем динамическом балансе и высокой прочности на усталость, а алюминиевая ступица имеет хорошую общую производительность с точки зрения жесткости, эластичности, размера, формы, веса и т. Д., Чтобы удовлетворить вышеуказанные требования. Они хорошо зарекомендовали себя с точки зрения безопасности, комфорта и легкости, завоевали популярность на рынке, постепенно заменив стальные колеса в качестве предпочтительного варианта.

Основными производственными процессами алюминиевой ступицы автомобиля являются: плавка → рафинирование → проверка материалов → литье низкого давления → рентгеновское тестирование → термообработка → механическая обработка → проверка динамического баланса → проверка герметичности → покрытие.

Процесс формования алюминиевой ступицы для литья автомобилей делится на гравитационное литье металлов, литье низкого давления, литье экструдирования, процесс ковки и процесс завивки. Литье низкого давления имеет высокую производительность, плотную конструкцию литья, высокую степень автоматизации характеристик, может удовлетворить спрос на автомобильные алюминиевые диски, в последние годы стал основным международным процессом

В отечественной автомобильной технологии формирования алюминиевой ступицы, технология литья низкого давления составляет более 85% от общего объема производства, остальные используют металлические формы гравитационного литья, экструзионного литья и кузнечного производства. Ключом к литейной машине низкого давления является точность управления давлением печи и надежность оборудования. Отечественные производители выбирают низковольтную литейную машину в основном с использованием теплоизоляционной печи в качестве плавильного бассейна, форма в основном использует четыре формы открытого типа. Охлаждение формы – это сочетание водяного пара, и поскольку алюминиевое колесо движется в большом направлении, жесткость устройства должна быть очень хорошей и должна иметь достаточную мощность для включения и выключения формы.

Однако, независимо от используемого процесса литья, отливка неизбежно будет иметь разную степень дефекта из – за различных факторов окружающей среды в процессе изготовления. Обычные дефекты в отливке включают пористость, рыхление и шлак. Поэтому в процессе изготовления ступицы требуется рентгеновское неразрушающее обнаружение для обеспечения качества отливки.

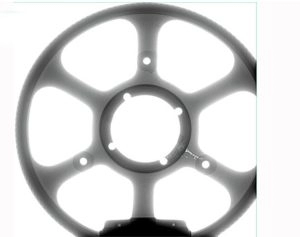

Рентгеновское оборудование на алюминиевом колесе использует промышленную систему визуализации в реальном времени, которая может использовать рентгеновские трубки различной мощности для проникновения алюминиевых сплавов различной толщины. После завершения проверки на изображении можно четко наблюдать такие дефекты, как пористость, рыхление и шлак в отливке.

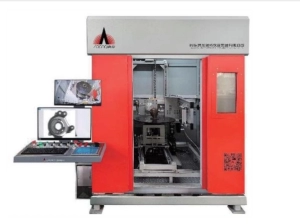

Идентификация дефектов отливки включает в себя ручное распознавание и автоматическое распознавание программного обеспечения с функциями обработки и хранения изображений. Устройства для обнаружения рентгеновских ступиц оснащены программным обеспечением для автоматического распознавания дефектов, которое автоматически распознает и отфильтровывает проблемные продукты и маркирует местоположение и размер дефектов. Учитывая нынешний уровень автоматизации производства колесных ступиц, широко используется оборудование для обнаружения онлайн – рентгеновских ступиц. Устройство оснащено системой конвейеров на входе и выходе, которая автоматически определяет и отделяет квалифицированную и несоответствующую продукцию. Рентгеновское оборудование для обнаружения ступицы является незаменимым оборудованием для контроля качества для производителей ступицы, что уменьшает вмешательство человека и повышает эффективность обнаружения
